Edelstahldrahtgeflecht

Edelstahldrahtgeflechte dienen als grundlegendstes und am weitesten verbreitetes Material für die industrielle Filtration und Siebung und unterstützen eine umfassende Palette von Webmethoden. Es weist eine hervorragende Korrosionsbeständigkeit, Hochtemperaturbeständigkeit und hervorragende Leistung auf.

inquire_now >> Next_Product >>

Produktdetails

Technische Spezifikationen

Maßgeschneiderte Handwerkskunst

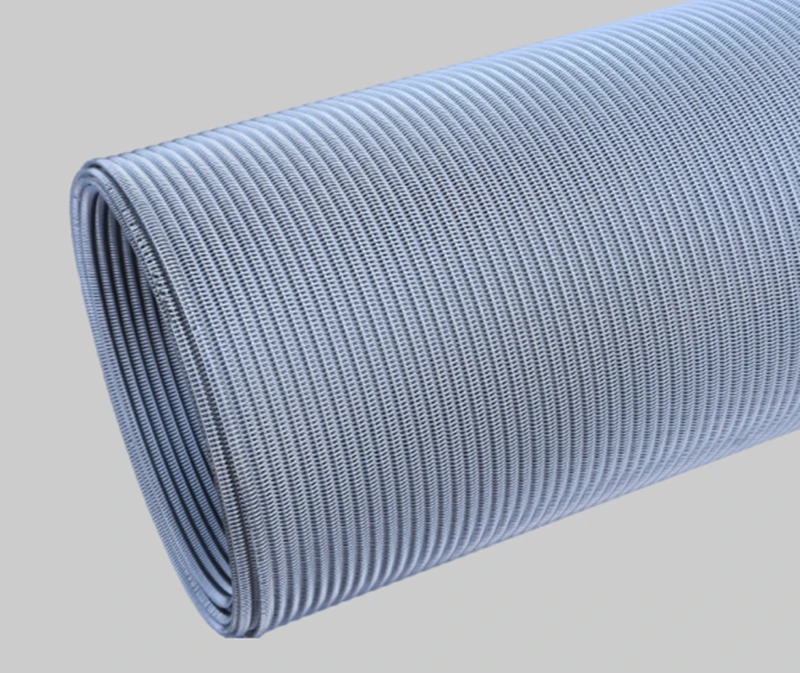

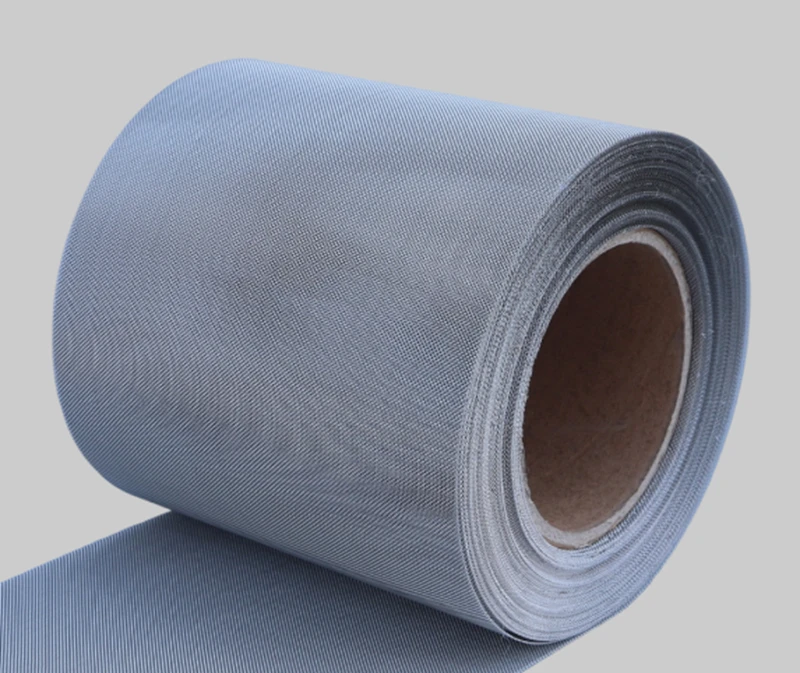

Edelstahldrahtgeflecht

Guangtong-Edelstahldrahtgeflecht – erhältlich in verschiedenen Materialien wie 304, 304L, 316, 316L, 310, 310S, 314 und 321 – bietet mehrere Webarten, darunter Leinwandbindung, Köperbindung, Tressenbindung, umgekehrte Tressenbindung, Fünflitzenbindung und Kräuselbindung. Es zeichnet sich durch hervorragende Korrosionsbeständigkeit, Rostschutz, Verschleißfestigkeit und Säure-Laugen-Beständigkeit aus und ist daher in verschiedenen Filtrationsszenarien für Flüssigkeiten, Gase und Feststoffe weit verbreitet. Guangtong unterstützt maßgeschneiderte Optionen für verschiedene Formen und Oberflächenveredelungen. Um branchenspezifische Anforderungen an die Filtrationseffizienz oder das offene Flächenverhältnis zu erfüllen, bieten wir auch auf Bestellmengen zugeschnittene Zuschnittdienstleistungen an.

Komplettes Sortiment an Webtechniken für Edelstahldrahtgeflechte

Präzisionsweben

Spezielle Gewebe

Leinwandbindung

Das Leinwandbindungsgeflecht verfügt über eine Kett-Schuss-Verflechtungsstruktur, bei der jeder Kettdraht abwechselnd in einem vertikalen 90-Grad-Winkel über und unter den Schussdrähten verläuft, wodurch gleichmäßige und regelmäßige Durchmesser der Kett- und Schussfäden sowie konsistente Maschenöffnungen gewährleistet werden.

Köperbindung

Bei der Köperbindung verläuft jeder Kettfaden abwechselnd über zwei und unter zwei Schussdrähten, wobei jeder Schussfaden dem gleichen Muster über zwei und unter zwei Kettdrähten folgt. Die Kett- und Schussdurchmesser sind identisch, was zu einem durchgehenden parallelen Diagonalmuster führt.

Niederländische Webart

Bei der holländischen Webart werden dickere Kettdrähte und feinere Schussdrähte verwendet. Die Schussdrähte wechseln sich über und unter Kettdrahtpaaren ab und bilden in der einen Richtung ein feines Netz und in der anderen ein grobes Netz, wodurch letztendlich eine dichte, konische oder keilförmige Maschenoberfläche entsteht.

Umgekehrte holländische Webart

Das umgekehrte Tressengewebe übernimmt die entgegengesetzte Konfiguration des Holländergewebes und verwendet feine Kettdrähte und dicke Schussdrähte, um dreieckige horizontale Poren zu bilden.

5-Litzen-Webart

Jeder Kettdraht ist abwechselnd über und unter jedem Schussdraht in einem 90-Grad-Winkel verflochten, mit identischen Durchmessern für Kett- und Schussdrähte und gleichmäßigen, regelmäßig strukturierten Öffnungen.

Fischgrätenmuster

Die Fischgrätenbindung ist eine spezielle Variante der Köperbindung. Je nach Maschenweite und praktischer Anwendung kehrt sich die Richtung des Köpermusters in Abständen von beispielsweise 20, 50, 100, 200 oder 500 Millimetern um, sodass ein Muster entsteht, das einem Fischgrätenskelett ähnelt.

Gekräuseltes Gewebe

Beim gekräuselten Gewebe werden vorgeprägte Drähte verwendet, die ineinandergreifen oder verschachtelt sind, um hochbelastbare Metallgeflechte zu bilden. Beim Crimpvorgang werden die Drähte in vorgegebenen Abständen präzise gebogen, um eine genau definierte Maschenstruktur zu gewährleisten.

Merkmale und Vorteile von Edelstahldrahtgeflechten

Haltbarkeit und Robustheit

Edelstahldrahtgeflechte zeichnen sich durch hervorragende mechanische Festigkeit und Tragfähigkeit bei minimaler Verformung, hoher Oberflächenhärte und Beständigkeit gegen Rost und Abrieb aus. Es behält die strukturelle Stabilität auch in rauen Umgebungen bei und sorgt so für eine längere Lebensdauer von Präzisionsfiltern.

Überragende Funktionalität

Das Netz unterstützt mehrere Webmethoden mit präziser Öffnungssteuerung und gewährleistet so eine hohe Durchlässigkeit, eine außergewöhnliche Trenneffizienz und eine glatte Oberfläche, die die Materialanhaftung minimiert. Es ist leicht zu reinigen und zu pflegen und für den wiederholten Gebrauch geeignet.

Breite Anwendbarkeit

Mit einer Auswahl an Legierungsmaterialien, die an verschiedene chemische Umgebungen angepasst werden können, und der Unterstützung verschiedener Verarbeitungstechniken kann das Netz kundenspezifisch zu Industriefiltern für eine breite branchenübergreifende Anwendung verarbeitet werden.

Anpassungsflexibilität

Edelstahldrahtgeflechte können nach spezifischen Kundenanforderungen hergestellt werden – wie Maschenweite, Drahtdurchmesser, Webart und Öffnungsflächenverhältnis. Es stehen Optionen zur Oberflächenbehandlung zur Verfügung, um die Leistung für spezielle Anwendungen weiter zu verbessern.

Verpackung aus Edelstahldrahtgeflecht

Innere Papierröhren

Wasserfestes Papier

Kunststofffolie

Sperrholzkisten

Paletten

Technische Spezifikationen

Guangtong-Edelstahl-Maschendraht-Spezifikationen
Artikel	Mesh/Zoll	Drahtdurchmesser		Öffnung		Offener Bereich	Gewicht
		Zoll	mm	Zoll	mm	%	(LB/100 Quadratfuß)
SS-1	1×1	0.08	2.03	0.92	23.37	84.6	41.1
SS-2	2×2	0.063	1.6	0.437	11.1	76.4	51.2
SS-3	3×3	0.054	1.37	0.279	7.09	70.1	56.7
SS-4	4×4	0.063	1.6	0.187	4.75	56	104.8
SS-5	4×4	0.047	1.19	0.203	5.16	65.9	57.6
SS-6	5×5	0.041	1.04	0.159	4.04	63.2	54.9
SS-7	6×6	0.035	0.89	0.132	3.35	62.7	48.1
SS-8	8×8	0.028	0.71	0.097	2.46	50.2	41.1
SS-9	10×10	0.025	0.64	0.075	1.91	56.3	41.2
SS-10	10×10	0.02	0.51	0.08	2.03	64	26.1
SS-11	12×12	0.023	0.584	0.06	1.52	51.8	42.2
SS-12	12×12	0.02	0.508	0.063	1.6	57.2	31.6
SS-13	14×14	0.023	0.584	0.048	1.22	45.2	49.8
SS-14	14×14	0.02	0.508	0.051	1.3	51	37.2
SS-15	16×16	0.018	0.457	0.0445	1.13	50.7	34.5
SS-16	18×18	0.017	0.432	0.0386	0.98	48.3	34.8
SS-17	20×20	0.02	0.508	0.03	0.76	36	55.2
SS-18	20×20	0.016	0.406	0.034	0.86	46.2	34.4
SS-19	24×24	0.014	0.356	0.0277	0.7	44.2	31.8
SS-20	30×30	0.013	0.33	0.0203	0.52	37.1	34.8
SS-21	30×30	0.012	0.305	0.0213	0.54	40.8	29.4
SS-22	30×30	0.009	0.229	0.0243	0.62	53.1	16.1
SS-23	35×35	0.011	0.279	0.0176	0.45	37.9	29
SS-24	40×40	0.01	0.254	0.015	0.38	36	27.6
SS-25	50×50	0.009	0.229	0.011	0.28	30.3	28.4
SS-26	50×50	0.008	0.203	0.012	0.31	36	22.1
SS-27	60×60	0.0075	0.191	0.0092	0.23	30.5	23.7
SS-28	60×60	0.007	0.178	0.0097	0.25	33.9	20.4
SS-29	70×70	0.0065	0.165	0.0078	0.2	29.8	20.8
SS-30	80×80	0.0065	0.165	0.006	0.15	23	23.2
SS-31	80×80	0.0055	0.14	0.007	0.18	31.4	16.9
SS-32	90×90	0.005	0.127	0.0061	0.16	30.1	15.8
SS-33	100×100	0.0045	0.114	0.0055	0.14	30.3	14.2
SS-34	100×100	0.004	0.102	0.006	0.15	36	11
SS-35	100×100	0.0035	0.089	0.0065	0.17	42.3	8.3
SS-36	110×110	0.004	0.1016	0.0051	0.1295	30.7	12.4
SS-37	120×120	0.0037	0.094	0.0064	0.1168	30.7	11.6
SS-38	150×150	0.0026	0.066	0.0041	0.1041	37.4	7.1
SS-39	160×160	0.0025	0.0635	0.0038	0.0965	36.4	5.94
SS-40	180×180	0.0023	0.0584	0.0033	0.0838	34.7	6.7
SS-41	200×200	0.0021	0.0533	0.0029	0.0737	33.6	6.2
SS-42	250×250	0.0016	0.0406	0.0024	0.061	36	4.4
SS-43	270×270	0.0016	0.0406	0.0021	0.0533	32.2	4.7
SS-44	300×300	0.0051	0.0381	0.0018	0.0457	29.7	3.04
SS-45	325×325	0.0014	0.0356	0.0017	0.0432	30	4.4
SS-46	400×400	0.001	0.0254	0.0015	0.37	36	3.3
SS-47	500×500	0.001	0.0254	0.001	0.0254	25	3.8
SS-48	635×635	0.0008	0.0203	0.0008	0.0203	25	2.63

Edelstahl-Drahtgeflecht-Prozesstechnologie

Schlitzen

Laserschneiden

Stempeln

Bindung/Einrahmung

Bildung

Schweißen

Gesintert

Falten

Formen

Individuelles Design

learn_more >

Produkte zur Tiefverarbeitung von Edelstahldrahtgeflechten

Wir können Filterbaugruppen mit nicht standardmäßigen Größen, Sonderformen und Verbundstrukturen nach Kundenzeichnungen oder Mustern herstellen.

Faltenfilterpatrone aus Edelstahl

Gesintertes Edelstahlrohr

Zylindrischer Netzfilter

Vorfilter aus Edelstahl

Perforiertes Metallrohr

Filterscheiben aus Drahtgeflecht

Blattscheibenfilter

Extrudersiebe

Keildrahtfilter

Kegelfilter aus Edelstahl

Filterkorb aus Edelstahl

Qualitätskontrollsystem für Edelstahldrahtgeflechte

Rohstoffkontrolle

Spektrometerprüfung am Eingang, um sicherzustellen, dass der Edelstahldraht den Anforderungen entspricht.

Inspektion des Produktionsprozesses

Verwenden Sie Präzisionsmessschieber, Werkzeugmikroskope, CNC-Geräte usw., um die Maschenweite, den Drahtdurchmesser, die Öffnungsrate und das Gewicht streng zu testen.

Qualitätsprüfung der Weberei

Stellen Sie sicher, dass die Maschenoberfläche flach, frei von gebrochenen oder losen Drähten und gleichmäßig gewebt ist.

Endkontrolle

Bevor jede Produktcharge das Werk verlässt, wird eine abschließende Überprüfung des Aussehens und der Abmessungen durchgeführt, um eine 100-prozentige Übereinstimmung mit den Kundenanforderungen sicherzustellen.

Verpackung

Für die Verpackung verwenden wir Papierschläuche, wasserfestes Papier, Kunststofffolien, Sperrholzkisten und Paletten, um Schäden an der Ware während des Transports zu vermeiden.

Lieferung

Wir arbeiten mit zuverlässigen Spediteuren zusammen, überwachen die Logistikinformationen jeder Warencharge genau und verfolgen den Lieferstatus der Kunden in Echtzeit. Die sichere und effiziente Lieferung jeder Charge von Drahtgeflechtprodukten an unsere Kunden zu gewährleisten, ist das Prinzip, das wir seit langem verfolgen.

learn_more >

Zertifikate für Edelstahldrahtgeflechte

Guangtong verfügt über eine umfassende Reihe maßgeblicher internationaler Zertifizierungen, darunter ISO 9001, ISO 45001, ISO 14001, IATF 16949 Automotive Quality Management System und AEO-Zollzertifizierung. Unser strenges Qualitätsmanagement und unsere standardisierten Produktionsprozesse entsprechen vollständig den globalen Industrie- und Exportanforderungen.

learn_more >

FAQ

Ihre Frage, ich helfe Ihnen bei der Beantwortung

learn_more >

ERFOLGSFÄLLE

Maßgeschneidert nach Ihren Bedürfnissen und bietet Ihnen eine Komplettlösung für Ihre Filtrationsanforderungen

learn_more >

Kontaktieren Sie uns

Exklusiver 1v1-Service rund um die Uhr

learn_more >

Kundenstimmen

Alexandra

US-Markt

In unserer Getränkefabrik gelten strenge Anforderungen an die Lebensmittelsicherheit. Guangtong hat ein plissiertes Edelstahlfilterelement für unsere Filterausrüstung angepasst, das unsere Erwartungen völlig übertroffen hat. Das Forschungs- und Entwicklungsteam von Guangtong hat ausführlich mit uns kommuniziert, um die Details in den Zeichnungen zu bestätigen (einschließlich Abmessungen, Material, Filtergenauigkeit usw.). Dieses Faltenfilterelement aus Edelstahl entspricht voll und ganz unseren Anforderungen. Seine Oberfläche ist auf Hochglanz poliert (Rauhigkeit 0,4 Mikrometer) und es gibt keine Installationsprobleme. Während des Gebrauchs können Verunreinigungen effektiv aus dem Saft entfernt werden, während der ursprüngliche Geschmack erhalten bleibt. Das 3l6L-Edelstahlmaterial ermöglicht es, wiederholter Hochtemperatursterilisation standzuhalten und eine stabile Filtrationsgenauigkeit beizubehalten. Mit einer Filtrationseffizienz von 99,6 % hat dies unsere Produktionseffizienz erheblich gesteigert und es uns ermöglicht, die FDA-Inspektion erfolgreich zu bestehen. Der schnelle Reaktionsmechanismus, das professionelle Forschungs- und Entwicklungsteam und die strenge Qualitätskontrolle haben unsere spätere Zusammenarbeit erleichtert und es uns ermöglicht, langfristige Partner zu werden.

Oliver Fuchs

Europäischer Markt

Als Chemieunternehmen haben wir dieses Jahr Kontakt mit Guangtong aufgenommen und uns nach einem Metallsinterfilterelement erkundigt. Guangtong stellte ein vollständiges ISO-Zertifikat zur Verfügung und fertigte auf der Grundlage unserer Filtermediumzeichnungen einen Sinterfilter mit einer hohen Temperaturtoleranz von bis zu 200 Grad Celsius an. Dieser Sinterfilter ist seit 6 Monaten im Einsatz und weist keinerlei Undichtigkeiten auf. Im Vergleich zu früheren Anbietern von Sinterfiltern konnten die Wartungskosten um 40 % gesenkt werden. Für ein Unternehmen mit Anpassungsbedürfnissen wie unseres können wir es wärmstens empfehlen!

Afrika o.

Südostasiatischer Markt

Guangtong hat speziell für unser kommunales Wasseraufbereitungsprojekt in Indonesien einen großvolumigen Edelstahlnetzfilter entwickelt. Dieser Edelstahlfilter verfügt über eine große Filterfläche und eine Verarbeitungskapazität von bis zu 500 l/h und erfüllt damit voll und ganz unsere Anforderungen an Filtrationseffizienz und -genauigkeit. Es läuft seit einem Jahr stabil, ohne dass es zu Verformungen oder Verstopfungen kommt, und auch die Wartungskosten sind niedrig. Wir schätzen Guangtongs professionelle Anpassungsfähigkeiten und Wartungsarbeiten nach dem Verkauf sehr und freuen uns auf die zukünftige Zusammenarbeit.
