Gewebtes Netzmaterial

crumbs_home > Drahtgeflecht > Gewebtes Drahtgeflecht > Gewebtes Netzmaterial > Monel-Drahtgeflecht

PRODUCT_CATEGORY

Monel-Drahtgeflecht
Monel-Drahtgeflecht
Monel-Drahtgeflecht

Monel-Drahtgeflecht

Monel-Drahtgeflecht ist ein Hochleistungsmetallgeflecht, das die überlegene Korrosionsbeständigkeit der Monel-Legierung optimal mit der strukturellen Funktionalität von Drahtgeflecht verbindet und es so zu einer idealen Lösung für Anwendungen in der Schifffahrtsindustrie macht.

share:

Produktdetails

Technische Spezifikationen

Maßgeschneiderte Handwerkskunst

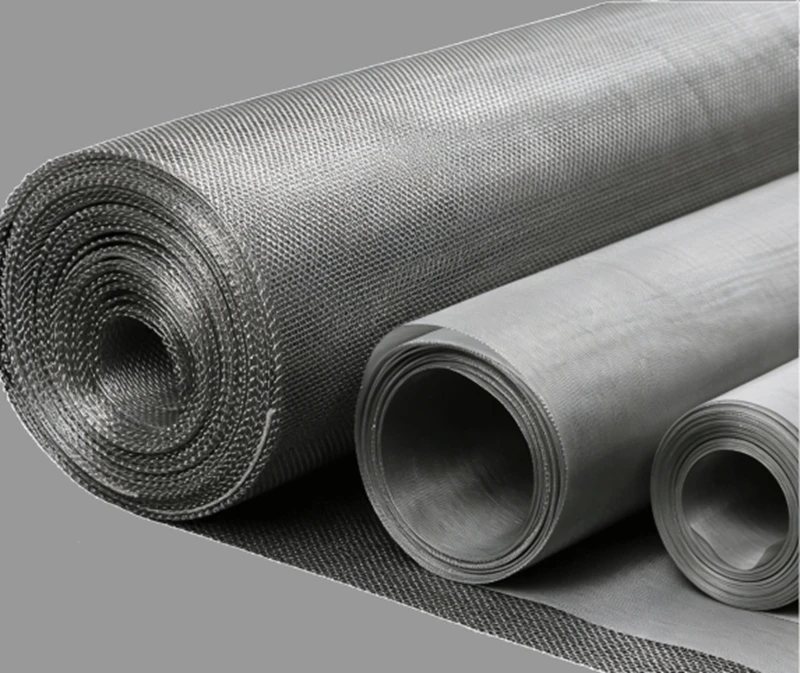

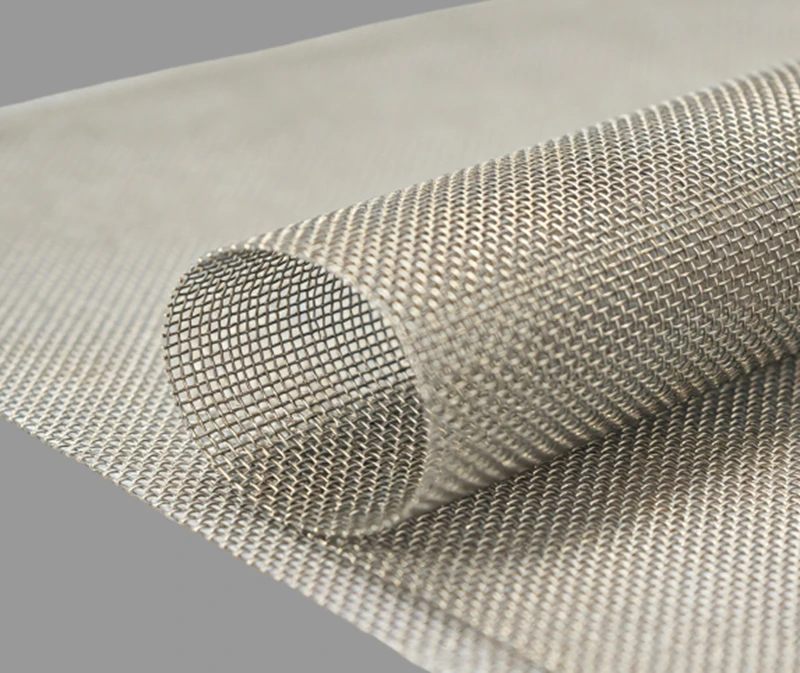

Monel-Drahtgeflecht

Monel-Geflecht, auch als Drahtgeflecht aus Monel-Legierung oder Drahtgeflecht aus Nickel-Kupfer-Legierung bezeichnet, ist ein Hochleistungs-Metallgeflecht, das aus Drähten aus Monel-Legierung gewebt ist und hauptsächlich in zwei Kernmaterialqualitäten erhältlich ist: Monel 400 und Monel K500. Monel-Geflecht zeichnet sich durch hohe Zugfestigkeit und hervorragende Korrosionsbeständigkeit aus und wird häufig in Rohrleitungssystemen, Filterkörben und ähnlichen Anwendungen in der Schifffahrtsindustrie sowie im petrochemischen Sektor eingesetzt. Guangtong bietet maßgeschneiderte Lösungen mit verschiedenen Formen und Oberflächenbehandlungen. Um branchenspezifischen Anforderungen an die Filtrationseffizienz oder das Öffnungsflächenverhältnis gerecht zu werden, bieten wir auch maßgeschneiderte Längenzuschnitte an, die auf das Auftragsvolumen zugeschnitten sind.

Monel-Drahtgeflecht-Kernmaterial

Monel-Drahtgeflecht-Kernmaterial

Monel 400 (UNS N04400):

Der am häufigsten verwendete Typ, hauptsächlich bestehend aus Kupfer und Nickel, mit hervorragender Gesamtleistung, guter Korrosionsbeständigkeit und mittlerer Festigkeit.

Monel-Drahtgeflecht-Kernmaterial

Monel K500 (UNS N05500):

Durch die Zugabe von Aluminium und Titan zu Monel 400 bietet es eine höhere Zugfestigkeit und Härte bei gleichzeitig vergleichbarer Korrosionsbeständigkeit wie Monel 400.

Komplettes Webtechnik-Sortiment aus Monel-Drahtgeflecht

Präzisionsweben

Spezielle Gewebe

Leinwandbindung

Leinwandbindung

Das Leinwandbindungsgeflecht verfügt über eine Kett-Schuss-Verflechtungsstruktur, bei der jeder Kettdraht abwechselnd in einem vertikalen 90-Grad-Winkel über und unter den Schussdrähten verläuft, wodurch gleichmäßige und regelmäßige Durchmesser der Kett- und Schussdrähte sowie konsistente Maschenöffnungen gewährleistet werden.

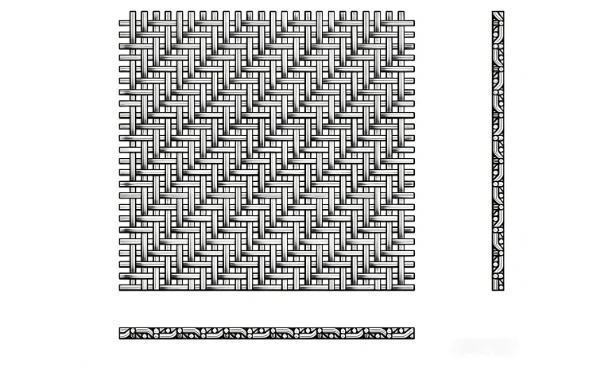

Köperbindung

Köperbindung

Bei der Köperbindung verläuft jeder Kettdraht abwechselnd über zwei und unter zwei Schussdrähten, wobei jeder Schussdraht dem gleichen Muster über zwei und unter zwei Kettdrähten folgt. Die Kett- und Schussdurchmesser sind identisch, was zu einem durchgehenden parallelen Diagonalmuster führt.

Niederländische Webart

Niederländische Webart

Bei der holländischen Webart werden dickere Kettdrähte und feinere Schussdrähte verwendet. Die Schussdrähte wechseln sich über und unter Kettdrahtpaaren ab und bilden in der einen Richtung ein feines Netz und in der anderen ein grobes Netz, wodurch letztendlich eine dichte, konische oder keilförmige Maschenoberfläche entsteht.

Umgekehrte holländische Webart

Umgekehrte holländische Webart

Die umgekehrte holländische Webart nimmt die entgegengesetzte Konfiguration der holländischen Webart an und verwendet feine Kettdrähte und dicke Schussdrähte, um dreieckige horizontale Poren zu bilden.

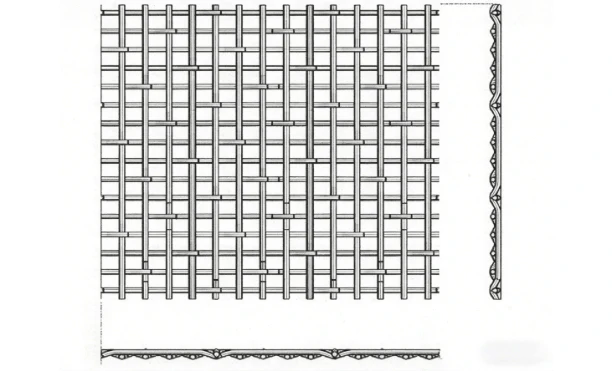

5-Litzen-Webart

5-Litzen-Webart

Jeder Kettdraht ist abwechselnd über und unter jedem Schussdraht in einem 90-Grad-Winkel verflochten, mit identischen Durchmessern für Kett- und Schussdrähte und gleichmäßigen, regelmäßig strukturierten Öffnungen.

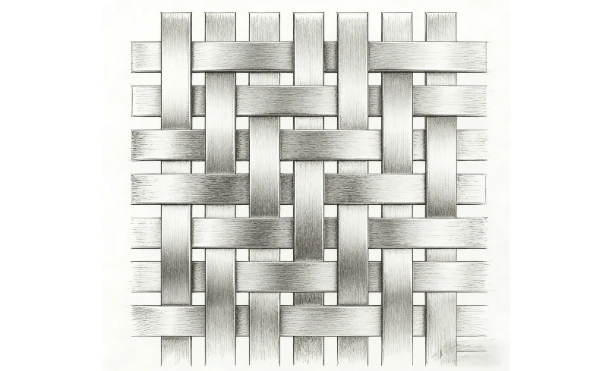

Fischgrätenmuster

Fischgrätenmuster

Die Fischgrätenbindung ist eine spezielle Variante der Köperbindung. Je nach Maschenweite und praktischer Anwendung kehrt sich die Richtung des Köpermusters in Abständen von beispielsweise 20, 50, 100, 200 oder 500 Millimetern um, sodass ein Muster entsteht, das einem Fischgrätenskelett ähnelt.

Gekräuseltes Gewebe

Gekräuseltes Gewebe

Beim gekräuselten Gewebe werden vorgeprägte Drähte verwendet, die ineinandergreifen oder verschachtelt sind, um hochbelastbare Metallgeflechte zu bilden. Beim Crimpvorgang werden die Drähte in vorgegebenen Abständen präzise gebogen, um eine genau definierte Maschenstruktur zu gewährleisten.

Merkmale und Vorteile von Monel-Drahtgeflechten

01

Korrosionsbeständigkeit

Monel-Drahtgeflecht weist eine außergewöhnliche Korrosionsbeständigkeit gegenüber hochkonzentrierten Säuren auf, was es zu einem kritischen korrosionsbeständigen Material in Umgebungen wie Meerwasser, chemischen Lösungsmitteln und sauren Medien macht. Es weist eine geringe Anfälligkeit für Spannungsrisskorrosion auf und behält die strukturelle Stabilität bei.

02

Elektrische Leitfähigkeit und nichtmagnetische Eigenschaften

Monel-Drahtgeflecht bietet eine hervorragende elektrische Leitfähigkeit und nichtmagnetische Eigenschaften, was es für Anwendungen zur Abschirmung elektromagnetischer Störungen äußerst wertvoll macht.

03

Schweißbarkeit und Verarbeitbarkeit

Die inhärente Duktilität des Monel-Drahtgeflechts ermöglicht eine hervorragende Schweißbarkeit und Kaltumformleistung. Es ist leicht zu verarbeiten und vereinfacht die Montage.

04

Hohe Festigkeit

Monel-Drahtgeflecht verfügt über eine hohe Zugfestigkeit und mechanische Zähigkeit, was eine wirksame Beständigkeit gegen Spannungskorrosion und eine hervorragende Kriechfestigkeit ermöglicht.

05

Thermische Stabilität

Drahtgeflechte aus einer Monel-Legierung halten Temperaturen von bis zu 600 °C stand und behalten gleichzeitig eine stabile Leistung unter Hochtemperaturbedingungen bei, sodass sie für Umgebungen mit extremen Temperaturen geeignet sind.

Verpackung aus Monel-Drahtgeflecht

Innere Papierröhren

Innere Papierröhren

Wasserfestes Papier

Wasserfestes Papier

Kunststofffolie

Kunststofffolie

Sperrholzkisten

Sperrholzkisten

Paletten

Paletten

Technische Spezifikationen

Spezifikationen für Guangtong-Monel-Drahtgeflecht
Artikel Mesh (Linie/Zoll) Drahtdurchmesser (Zoll) Öffnungsweite (Zoll) Offene Fläche (%)
Monel-Legierung-1 8×8 0.0280 0.0970 60.2
Monel-Legierung-2 10×10 0.0250 0.0750 56.3
Monel-Legierung3 12×12 0.0230 0.0600 51.8
Monel-Legierung4 20×20 0.0160 0.0340 46.2
Monel-Legierung5 30×30 0.0130 0.0203 37.2
Monel-Legierung6 40×40 0.0100 0.0150 36.0
Monel-Legierung7 60×60 0.0072 0.0090 30.5
Monel-Legierung8 80×80 0.0055 0.0070 31.4
Monel-Legierung9 100×100 0.0045 0.0060 30.3
Monel-Legierung10 120×120 0.0036 0.0047 32.3
Monel-Legierung11 150×150 0.0026 0.0041 37.2
Monel-Legierung12 200×200 0.0021 0.0533 33.6



Chemische Zusammensetzung von Monel
Typ C(%) Mn(%) Si(%) S(%) Cu(%) Fe(%) Ni(%) KI (% Ti (%)
Monel 400 ≤0,30 ≤2,0 ≤0,50 ≤0,024 28,0-34,0 ≤2,50 ≥63,0 - -
Monel K-500 ≤0,25 ≤1,5 ≤0,50 ≤0,01 27,0-33,0 ≤2,0 ≥63,0 2.3-3.15 0,35-0,85

Monel-Drahtgeflecht-Prozesstechnologie

Schlitzen

Schlitzen

Laserschneiden

Laserschneiden

Stempeln

Stempeln

Bindung/Einrahmung

Bindung/Einrahmung

Bildung

Bildung

Schweißen

Schweißen

Gesintert

Gesintert

Falten

Falten

Formen

Formen

Individuelles Design

Individuelles Design

Monel-Drahtgeflecht-Tiefverarbeitungsprodukte

Wir können Filterbaugruppen mit nicht standardmäßigen Größen, Sonderformen und Verbundstrukturen nach Kundenzeichnungen oder Mustern herstellen.

Qualitätskontrollsystem für Monel-Drahtgeflechte

Rohstoffkontrolle

Rohstoffkontrolle

Spektrometerprüfung am Eingang, um sicherzustellen, dass der Monel-Draht die Anforderungen erfüllt;

Inspektion des Produktionsprozesses

Inspektion des Produktionsprozesses

Verwenden Sie Präzisionsmessschieber, Werkzeugmikroskope, CNC-Geräte usw., um die Maschenweite, den Drahtdurchmesser, die Öffnungsrate und das Gewicht streng zu testen.

Qualitätsprüfung der Weberei

Qualitätsprüfung der Weberei

Stellen Sie sicher, dass die Maschenoberfläche flach, frei von gebrochenen oder losen Drähten und gleichmäßig gewebt ist.

Endkontrolle

Endkontrolle

Bevor jede Produktcharge das Werk verlässt, wird eine abschließende Überprüfung des Aussehens und der Abmessungen durchgeführt, um eine 100-prozentige Übereinstimmung mit den Kundenanforderungen sicherzustellen.

Verpackung

Verpackung

Für die Verpackung verwenden wir Papierschläuche, wasserfestes Papier, Kunststofffolien, Sperrholzkisten und Paletten, um Schäden an der Ware während des Transports zu vermeiden.

Lieferung

Lieferung

Wir arbeiten mit zuverlässigen Spediteuren zusammen, überwachen die Logistikinformationen jeder Warencharge genau und verfolgen den Lieferstatus der Kunden in Echtzeit. Die sichere und effiziente Lieferung jeder Charge von Drahtgeflechtprodukten an unsere Kunden zu gewährleisten, ist das Prinzip, das wir seit langem verfolgen.

learn_more >

Zertifikate für Monel-Drahtgeflechte

Zertifikate für Monel-Drahtgeflechte

Guangtong verfügt über eine umfassende Reihe maßgeblicher internationaler Zertifizierungen, darunter ISO 9001, ISO 45001, ISO 14001, IATF 16949 Automotive Quality Management System und AEO-Zollzertifizierung. Unser strenges Qualitätsmanagement und unsere standardisierten Produktionsprozesse entsprechen vollständig den globalen Industrie- und Exportanforderungen.

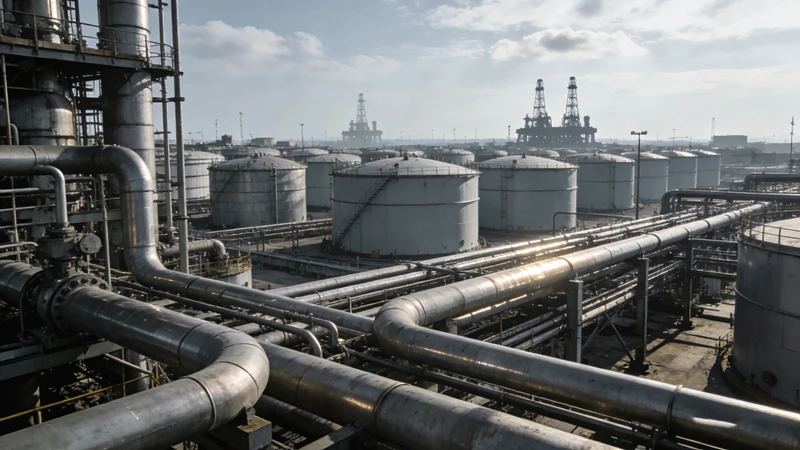

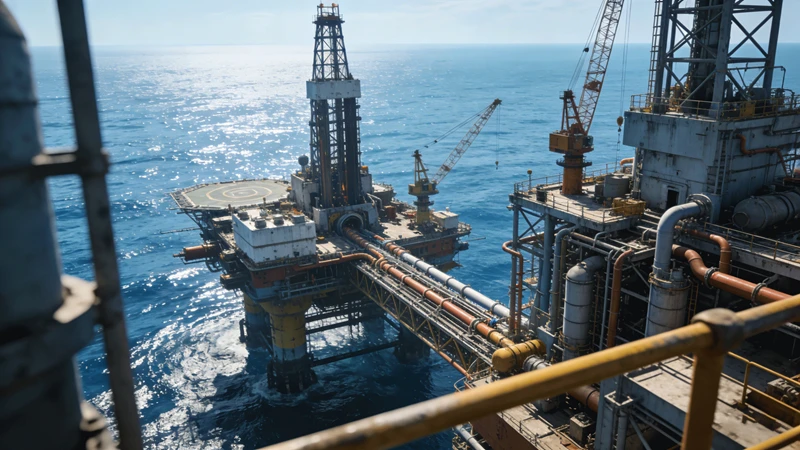

Anwendungen für Monel-Drahtgeflechte

FAQ

FAQ

Ihre Frage, ich helfe Ihnen bei der Beantwortung

learn_more >
ERFOLGSFÄLLE

ERFOLGSFÄLLE

Maßgeschneidert nach Ihren Bedürfnissen und bietet Ihnen eine Komplettlösung für Ihre Filtrationsanforderungen

learn_more >
Kontaktieren Sie uns

Kontaktieren Sie uns

Exklusiver 1v1-Service rund um die Uhr

learn_more >
Monel-Drahtgeflecht

Kundenstimmen

Alexandra

US-Markt

In unserer Getränkefabrik gelten strenge Anforderungen an die Lebensmittelsicherheit. Guangtong hat ein plissiertes Edelstahlfilterelement für unsere Filterausrüstung angepasst, das unsere Erwartungen völlig übertroffen hat. Das Forschungs- und Entwicklungsteam von Guangtong hat ausführlich mit uns kommuniziert, um die Details in den Zeichnungen zu bestätigen (einschließlich Abmessungen, Material, Filtergenauigkeit usw.). Dieses Faltenfilterelement aus Edelstahl entspricht voll und ganz unseren Anforderungen. Seine Oberfläche ist auf Hochglanz poliert (Rauhigkeit 0,4 Mikrometer) und es gibt keine Installationsprobleme. Während des Gebrauchs können Verunreinigungen effektiv aus dem Saft entfernt werden, während der ursprüngliche Geschmack erhalten bleibt. Das 3l6L-Edelstahlmaterial ermöglicht es, wiederholter Hochtemperatursterilisation standzuhalten und eine stabile Filtrationsgenauigkeit beizubehalten. Mit einer Filtrationseffizienz von 99,6 % hat dies unsere Produktionseffizienz erheblich gesteigert und es uns ermöglicht, die FDA-Inspektion erfolgreich zu bestehen. Der schnelle Reaktionsmechanismus, das professionelle Forschungs- und Entwicklungsteam und die strenge Qualitätskontrolle haben unsere spätere Zusammenarbeit erleichtert und es uns ermöglicht, langfristige Partner zu werden.

Alexandra

Oliver Fuchs

Europäischer Markt

Als Chemieunternehmen haben wir dieses Jahr Kontakt mit Guangtong aufgenommen und uns nach einem Metallsinterfilterelement erkundigt. Guangtong stellte ein vollständiges ISO-Zertifikat zur Verfügung und fertigte auf der Grundlage unserer Filtermediumzeichnungen einen Sinterfilter mit einer hohen Temperaturtoleranz von bis zu 200 Grad Celsius an. Dieser Sinterfilter ist seit 6 Monaten im Einsatz und weist keinerlei Undichtigkeiten auf. Im Vergleich zu früheren Anbietern von Sinterfiltern konnten die Wartungskosten um 40 % gesenkt werden. Für ein Unternehmen mit Anpassungsbedürfnissen wie unseres können wir es wärmstens empfehlen!

Oliver Fuchs

Afrika o.

Südostasiatischer Markt

Guangtong hat speziell für unser kommunales Wasseraufbereitungsprojekt in Indonesien einen großvolumigen Edelstahlnetzfilter entwickelt. Dieser Edelstahlfilter verfügt über eine große Filterfläche und eine Verarbeitungskapazität von bis zu 500 l/h und erfüllt damit voll und ganz unsere Anforderungen an Filtrationseffizienz und -genauigkeit. Es läuft seit einem Jahr stabil, ohne dass es zu Verformungen oder Verstopfungen kommt, und auch die Wartungskosten sind niedrig. Wir schätzen Guangtongs professionelle Anpassungsfähigkeiten und Wartungsarbeiten nach dem Verkauf sehr und freuen uns auf die zukünftige Zusammenarbeit.

Afrika o.
Kundenstimmen

Südafrika

Europa

Südostasien

Südkorea

Japan

Australien

Neuseeland

Kanada

Amerika

Südamerika

Anping Guangtong Hardware Wire Mesh Co., Ltd.
