Drahtgeflecht mit Leinwandbindung

Drahtgeflecht mit Leinwandbindung ist die am weitesten verbreitete und am weitesten verbreitete Art von Drahtgeflecht mit quadratischen Öffnungen. Es zeichnet sich durch eine gleichmäßige Öffnungsverteilung und hervorragende Luftdurchlässigkeit aus und ist damit ein häufig verwendetes Filtermedium für präzisionsgefertigte Produkte.

inquire_now >> Next_Product >>

Produktdetails

Technische Spezifikationen

Maßgeschneiderte Handwerkskunst

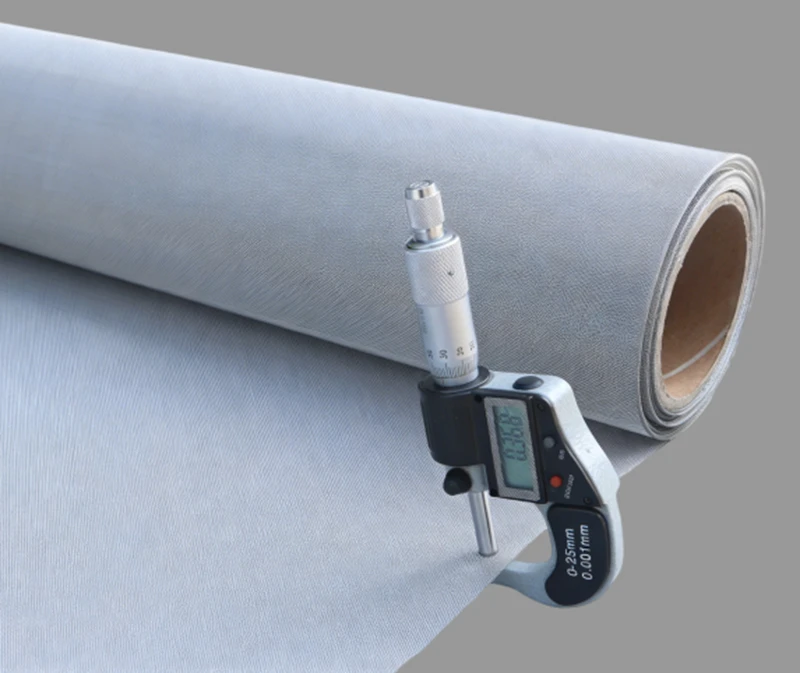

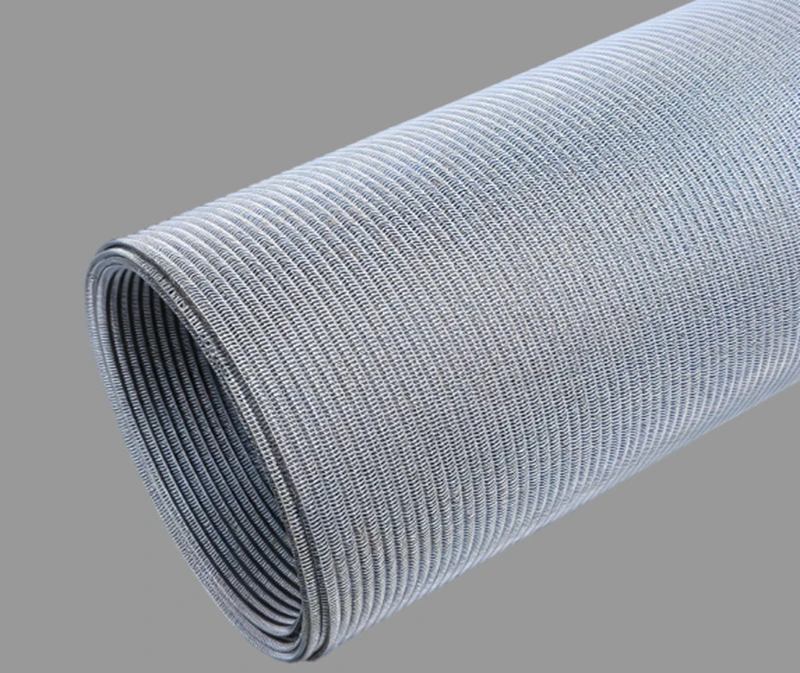

Drahtgeflecht mit Leinwandbindung

Drahtgeflecht in Leinwandbindung ist die am weitesten verbreitete und am weitesten verbreitete Art von Drahtgeflecht mit quadratischen Öffnungen. Von Guangtong hergestellte Produkte verwenden eine verwobene Struktur aus Kett- und Schussfaden, wobei jeder Kettdraht abwechselnd in einem gleichmäßigen 90-Grad-Winkel über und unter den Schussdrähten verläuft. Diese Konstruktion sorgt für gleichmäßige Drahtdurchmesser und regelmäßig angeordnete, präzise geformte Öffnungen. Leinwandbindungen zeichnen sich durch homogene Perforationen, hervorragende Luftdurchlässigkeit und strukturelle Stabilität aus und werden häufig als Filtermedium bei der Herstellung raffinierter Produkte wie Siebgewebe, Metallfilterelemente und Metallfilterscheiben eingesetzt. Für weitere Produktdetails zögern Sie bitte nicht, uns für professionelle Produktempfehlungen und technischen Support zu kontaktieren.

Drahtgeflechtmaterialien mit Leinwandbindung

Wir bieten die Anpassung verschiedener Metallmaterialien nach Kundenwunsch an.

Weichstahl-Drahtgeflecht

Nickel-Drahtgeflecht

Monel-Drahtgeflecht

Epoxidbeschichtetes Drahtgeflecht

Messingdrahtgeflecht

Edelstahldrahtgeflecht

Merkmale und Vorteile von Drahtgeflechten mit Leinwandbindung

Ausgezeichnete Luftdurchlässigkeit

Dieses Drahtgeflecht verfügt über präzise ausgerichtete quadratische Öffnungen mit hoher Maßhaltigkeit und Gleichmäßigkeit und bietet hervorragende Strömungseigenschaften und Filtrationseffizienz, wodurch eine effektive Erfassung fester Partikel für industrielle Präzisionsfiltrationsanwendungen ermöglicht wird.

Einfache Verarbeitung

Die Leinwandbindung sorgt für eine glatte, ebene Oberfläche, die sich ideal für Herstellungsprozesse eignet, die Herstellung von Metallfilterelementen und Siebplatten erleichtert und gleichzeitig ein breites Spektrum industrieller Anwendungen abdeckt.

Strukturelle Robustheit

Das charakteristische Leinwandbindungsmuster erhöht die mechanische Festigkeit und sorgt für außergewöhnliche Zugfestigkeit, strukturelle Stabilität und Haltbarkeit unter anspruchsvollen Betriebsbedingungen.

Verschiedene metallische Materialoptionen

Die anpassbare Materialauswahl – einschließlich Edelstahl, Monel, Messing und Nickel – ermöglicht maßgeschneiderte Lösungen, um spezifische Anforderungen in verschiedenen Industrieumgebungen zu erfüllen.

Verpackung aus Drahtgeflecht in Leinwandbindung

Innere Papierröhren

Wasserfestes Papier

Kunststofffolie

Sperrholzkisten

Paletten

Technische Spezifikationen

Spezifikationen für Guangtong-Maschendraht mit Leinwandbindung
Maschen pro	Drahtdurchmesser		Breite der Öffnung		Offener Bereich
linearer Zoll	Zoll	mm	Zoll	mm	Prozent
1×1	0.157	4	84	21.4	71
4×4	0.063	1.6	187	4.75	56
8×8	0.043	1.1	8	2	42
10×10	0.039	1	6	1.54	36
12×12	0.023	584	60	1.52	51.8
14×14	0.023	584	48	1.22	45.2
16×16	0.018	457	445	1.13	50.7
18×18	0.017	432	386	98	48.3
20×20	0.016	406	340	86	46.2
24×24	0.014	356	277	70	44.2
30×30	0.012	305	213	54	40.8
35×35	0.011	279	176	45	37.9
40×40	0.01	254	150	38	36
50×50	0.008	203	120	31	36
60×60	0.0075	0.191	0.0092	0.23	30.5
70×70	0.0065	0.165	0.0078	20	29.8
80×80	0.0055	0.14	0.007	0.16	31.4
100×100	0.0045	0.114	0.0055	0.14	30.3
120×120	0.0037	0.094	0.0048	11.55	30.7
150×150	0.0026	0.066	0.0041	0.1041	37.4
180×180	0.0023	0.0584	0.0033	0.0838	34.7
200×200	0.0021	0.0533	0.0029	0.0737	33.6
250×250	0.0016	0.0406	0.0024	0.061	36
300×300	0.0015	0.0381	0.0018	0.0457	29.7
325×325	0.0014	0.0356	0.0017	0.0432	30
400×400	0.001	0.0254	0.0015	0.037	36
500×500	0.001	0.0254	0.001	0.0254	25
635×635	0.008	0.0203	0.0008	0.0203	25

Prozesstechnologie für Drahtgeflechte in Leinwandbindung

Schlitzen

Laserschneiden

Stempeln

Bindung/Einrahmung

Bildung

Schweißen

Gesintert

Falten

Formen

Individuelles Design

learn_more >

Tiefverarbeitende Produkte aus Drahtgewebe mit Leinwandbindung

Wir können Filterbaugruppen mit nicht standardmäßigen Größen, Sonderformen und Verbundstrukturen nach Kundenzeichnungen oder Mustern herstellen.

Faltenfilterpatrone aus Edelstahl

Gesintertes Edelstahlrohr

Zylindrischer Netzfilter

Vorfilter aus Edelstahl

Perforiertes Metallrohr

Filterscheiben aus Drahtgeflecht

Blattscheibenfilter

Extrudersiebe

Keildrahtfilter

Kegelfilter aus Edelstahl

Filterkorb aus Edelstahl

Qualitätskontrollsystem für Drahtgeflechte in Leinwandbindung

Rohstoffkontrolle

Spektrometerprüfung beim Eintritt, um sicherzustellen, dass der Edelstahldraht den Anforderungen entspricht.

Inspektion des Produktionsprozesses

Verwendung von Präzisionsmessschiebern, Werkzeugmikroskopen, CNC-Geräten usw. zur strengen Prüfung der Maschenweite, des Drahtdurchmessers, der Öffnungsrate und des Gewichts usw.

Qualitätsprüfung der Weberei

Stellen Sie sicher, dass die Maschenoberfläche flach, frei von gebrochenen oder losen Fäden und gleichmäßig gewebt ist.

Endkontrolle

Bevor jede Produktcharge das Werk verlässt, wird eine abschließende Überprüfung des Aussehens und der Abmessungen durchgeführt, um eine 100-prozentige Übereinstimmung mit den Kundenanforderungen sicherzustellen.

Verpackung

Für die Verpackung verwenden wir Papierschläuche, wasserfestes Papier, Kunststofffolien, Sperrholzkisten und Paletten, um Schäden an der Ware während des Transports zu vermeiden.

Lieferung

Wir arbeiten mit zuverlässigen Spediteuren zusammen, überwachen die Logistikinformationen jeder Warencharge genau und verfolgen den Lieferstatus der Kunden in Echtzeit. Die sichere und effiziente Lieferung jeder Charge von Drahtgeflechtprodukten an unsere Kunden zu gewährleisten, ist das Prinzip, das wir seit langem verfolgen.

learn_more >

Zertifikate für Drahtgeflechte in Leinwandbindung

Guangtong verfügt über eine umfassende Reihe maßgeblicher internationaler Zertifizierungen, darunter ISO 9001, ISO 45001, ISO 14001, IATF 16949 Automotive Quality Management System und AEO-Zollzertifizierung. Unser strenges Qualitätsmanagement und unsere standardisierten Produktionsprozesse entsprechen vollständig den globalen Industrie- und Exportanforderungen.

learn_more >

FAQ

Ihre Frage, ich helfe Ihnen bei der Beantwortung

learn_more >

ERFOLGSFÄLLE

Maßgeschneidert nach Ihren Bedürfnissen und bietet Ihnen eine Komplettlösung für Ihre Filtrationsanforderungen

learn_more >

Kontaktieren Sie uns

Exklusiver 1v1-Service rund um die Uhr

learn_more >

Kundenstimmen

Alexandra

US-Markt

In unserer Getränkefabrik gelten strenge Anforderungen an die Lebensmittelsicherheit. Guangtong hat ein plissiertes Edelstahlfilterelement für unsere Filterausrüstung angepasst, das unsere Erwartungen völlig übertroffen hat. Das Forschungs- und Entwicklungsteam von Guangtong hat ausführlich mit uns kommuniziert, um die Details in den Zeichnungen zu bestätigen (einschließlich Abmessungen, Material, Filtergenauigkeit usw.). Dieses Faltenfilterelement aus Edelstahl entspricht voll und ganz unseren Anforderungen. Seine Oberfläche ist auf Hochglanz poliert (Rauhigkeit 0,4 Mikrometer) und es gibt keine Installationsprobleme. Während des Gebrauchs können Verunreinigungen effektiv aus dem Saft entfernt werden, während der ursprüngliche Geschmack erhalten bleibt. Das 3l6L-Edelstahlmaterial ermöglicht es, wiederholter Hochtemperatursterilisation standzuhalten und eine stabile Filtrationsgenauigkeit beizubehalten. Mit einer Filtrationseffizienz von 99,6 % hat dies unsere Produktionseffizienz erheblich gesteigert und es uns ermöglicht, die FDA-Inspektion erfolgreich zu bestehen. Der schnelle Reaktionsmechanismus, das professionelle Forschungs- und Entwicklungsteam und die strenge Qualitätskontrolle haben unsere spätere Zusammenarbeit erleichtert und es uns ermöglicht, langfristige Partner zu werden.

Oliver Fuchs

Europäischer Markt

Als Chemieunternehmen haben wir dieses Jahr Kontakt mit Guangtong aufgenommen und uns nach einem Metallsinterfilterelement erkundigt. Guangtong stellte ein vollständiges ISO-Zertifikat zur Verfügung und fertigte auf der Grundlage unserer Filtermediumzeichnungen einen Sinterfilter mit einer hohen Temperaturtoleranz von bis zu 200 Grad Celsius an. Dieser Sinterfilter ist seit 6 Monaten im Einsatz und weist keinerlei Undichtigkeiten auf. Im Vergleich zu früheren Anbietern von Sinterfiltern konnten die Wartungskosten um 40 % gesenkt werden. Für ein Unternehmen mit Anpassungsbedürfnissen wie unseres können wir es wärmstens empfehlen!

Afrika o.

Südostasiatischer Markt

Guangtong hat speziell für unser kommunales Wasseraufbereitungsprojekt in Indonesien einen großvolumigen Edelstahlnetzfilter entwickelt. Dieser Edelstahlfilter verfügt über eine große Filterfläche und eine Verarbeitungskapazität von bis zu 500 l/h und erfüllt damit voll und ganz unsere Anforderungen an Filtrationseffizienz und -genauigkeit. Es läuft seit einem Jahr stabil, ohne dass es zu Verformungen oder Verstopfungen kommt, und auch die Wartungskosten sind niedrig. Wir schätzen Guangtongs professionelle Anpassungsfähigkeiten und Wartungsarbeiten nach dem Verkauf sehr und freuen uns auf die zukünftige Zusammenarbeit.

Südafrika

Europa

Südostasien

Südkorea

Japan

Australien

Neuseeland

Kanada

Amerika

Südamerika
