Präzisionsfertigung entschlüsselt: Durchbrüche in der gesamten Prozesstechnologie von Edelstahl-Faltenfilterelementen

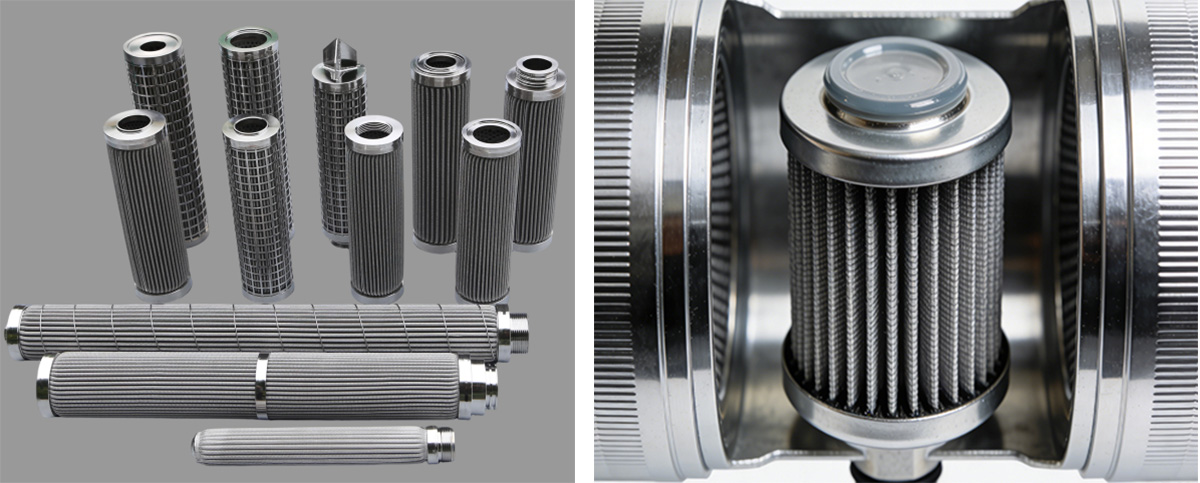

In hydraulischen Systemen, bei der chemischen Verarbeitung und bei der Handhabung hochreiner Flüssigkeiten gelten plissierte Edelstahlfilterelemente als „Nieren“, die die Funktionsfähigkeit der Geräte gewährleisten. Als spezialisierter Hersteller von Filterelementen aus Edelstahl verfügen wir über ein tiefes Verständnis für die Auswirkungen zentraler Produktionsprozesse auf die Filtrationsgenauigkeit und Lebensdauer. Die Herstellung von plissierten Filterelementen aus Edelstahl umfasst eine umfassende technische Kette, die Schneiden, Schweißen, Falten, Formformen und Blasenpunktprüfung umfasst. In diesem Artikel werden diese fünf Kernproduktionsprozesse erläutert, um einen Einblick in die grundlegende Herstellungslogik von plissierten Filterelementen aus Edelstahl zu geben.

Kernproduktionsprozess 1: Schneiden

Das Grundmaterial der plissierten Filterelemente aus Edelstahl ist ein gewebtes oder gesintertes Edelstahlgewebe, das zunächst einen präzisen Zuschnitt erfordert. Unsere Anlage nutzt CNC-Laserschneid- und hochpräzise Stanzgeräte, um saubere, glatte Kanten ohne Grate zu erzielen. Es wird darauf geachtet, eine Beschädigung der Filterschicht zu vermeiden und so die Genauigkeit der Filterung und die Druckbeständigkeit zu gewährleisten. Die typische kontrollierbare Toleranz liegt innerhalb von ±0,1 mm, und die erfolgreiche Ausführung dieses Schritts legt den Grundstein für die anschließende Faltung und Schnittstellenmontage.

Kernproduktionsprozess 2: Schweißen

Das Innenskelett, die Schnittstelle und die Stützschichten der plissierten Filterelemente aus Edelstahl werden durch WIG-Schweißen oder Laserschweißen verbunden. Die Schweißqualität ist entscheidend für die strukturelle Integrität und Dichtungsleistung des Filterelements, insbesondere unter Hochdruck-Betriebsbedingungen. Daher ist eine strenge Kontrolle erforderlich, um gleichmäßige Schweißnähte ohne Porosität, Risse oder Defekte sicherzustellen. Unsere Anlage stellt sicher, dass die Konzentrizitätsabweichung zwischen Endkappen und Skelett unter 0,2 mm bleibt.

Kernproduktionsprozess 3: Falten

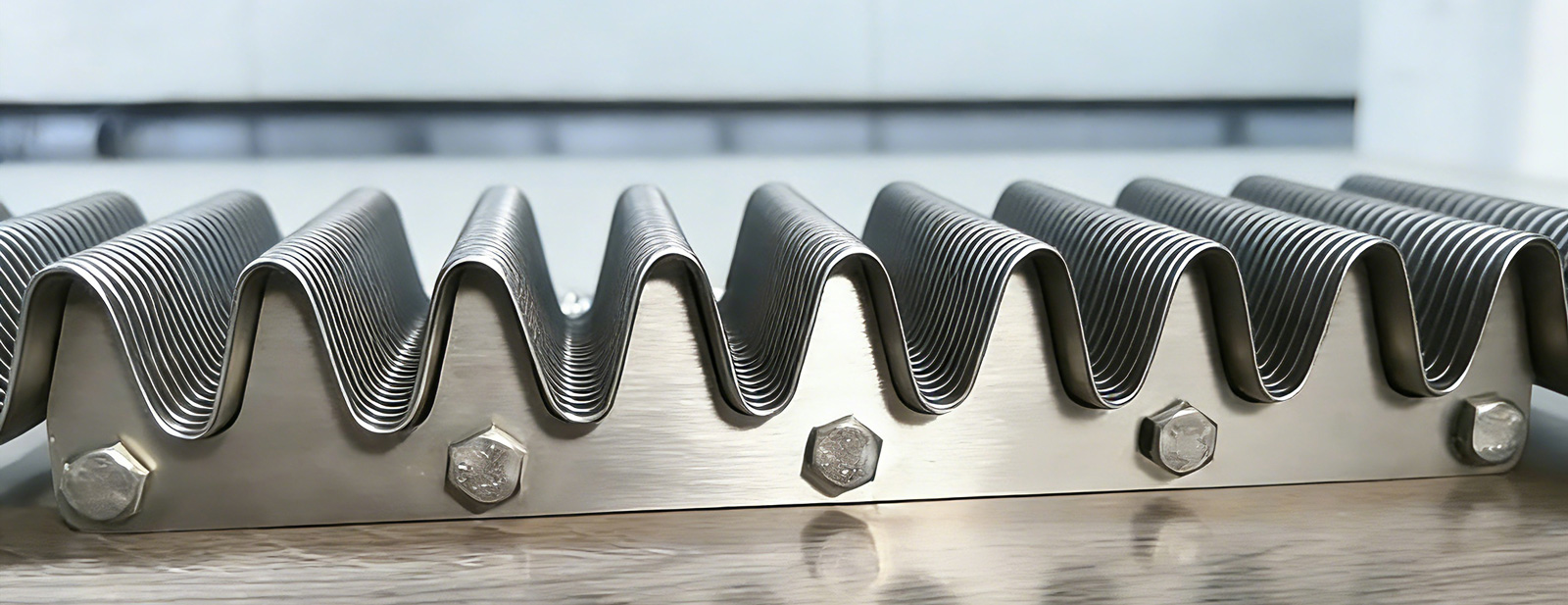

Beim Falten, auch Riffeln genannt, werden flache Filtermedien aus Edelstahl in gleichmäßige wellen- oder sternförmige Falten gefaltet. Die Faltenparameter beeinflussen direkt die effektive Filterfläche des Elements. Ausgestattet mit fortschrittlichen Faltmaschinen und Servosteuerungssystemen verhindert unser Produktionsprozess die Trennung der Lagen oder das Zusammenfallen von Falten. Die resultierenden Filterelemente zeichnen sich durch eine hohe Schmutzaufnahmekapazität, einen geringen anfänglichen Druckabfall und eine längere Lebensdauer aus.

Kernproduktionsprozess 4: Formgebung

In dieser Phase wird die endgültige geometrische Konfiguration des plissierten Edelstahlfilterelements definiert. Der Faltenzylinder wird durch formbasierte Erstarrung mit Schnittstellen und internen Skelettkomponenten integriert. Unser Prozess umfasst typischerweise das Verkleben von Schnittstellen mit thermisch ausgehärteten Strukturklebstoffen und das anschließende Metallschweißen mithilfe von Präzisionsformen. Hochpräzise Werkzeuge sorgen für hervorragende Rundheit, Geradheit und genaue Positionierung der Dichtungsnuten, stellen die Kompatibilität mit O-Ringen in Betriebsumgebungen sicher und mindern Leckagerisiken.

Kernproduktionsprozess 5: Bubble-Point-Test

Die Wahrung der strukturellen Integrität ist bei plissierten Filterelementen aus Edelstahl von größter Bedeutung. Der Bubble-Point-Test dient als zerstörungsfreie Methode zur Überprüfung der Integrität ohne Leistungseinbußen. Während des Tests wird das Element in eine bestimmte Flüssigkeit eingetaucht, während im Inneren allmählich Druck ausgeübt wird. Sobald die kritische Druckschwelle erreicht ist, wird Flüssigkeit durch die Porenstruktur verdrängt, wodurch ein kontinuierlicher sichtbarer Blasenstrom entsteht. Der Prüfdruck wird über dem vom Kunden angegebenen Blasenpunktwert eingestellt, um potenzielle Mängel wie Risse, Schweißfehler oder Faltenschäden zu erkennen.

Die oben genannten Kernproduktionsprozesse für plissierte Filterelemente aus Edelstahl basieren auf der langfristigen Anhäufung von Gerätepräzision, Prozessparameterdatenbanken und Qualitätskontrollstandards. Als Hersteller gewährleisten wir eine vollständige Rückverfolgbarkeit über alle Produktionsstufen hinweg, beschäftigen qualifizierte und sorgfältige Mitarbeiter und warten regelmäßig kalibrierte Geräte. Jeder Schritt wird streng überwacht, um einen stabilen Systembetrieb zu gewährleisten.
