Umgekehrtes Twill-Drahtgeflecht mit holländischer Webart

Umgekehrtes Twill-Drahtgeflecht mit holländischer Webart

Das Umkehr-Twill-Dutch-Weave-Drahtgeflecht ist ein hochdichtes Filtersieb, das sich durch seine innovative Twill-Webstruktur in einem umgekehrten Muster auszeichnet und eine verbesserte Version des herkömmlichen einfachen Reverse-Twill-Gewebes darstellt. Es weist eine überragende mechanische Festigkeit und verbesserte strukturelle Stabilität auf und ist damit eine weit verbreitete Filtrationslösung in industriellen Anwendungen.

inquire_now >> Next_Product >>

Produktdetails

Technische Spezifikationen

Maßgeschneiderte Handwerkskunst

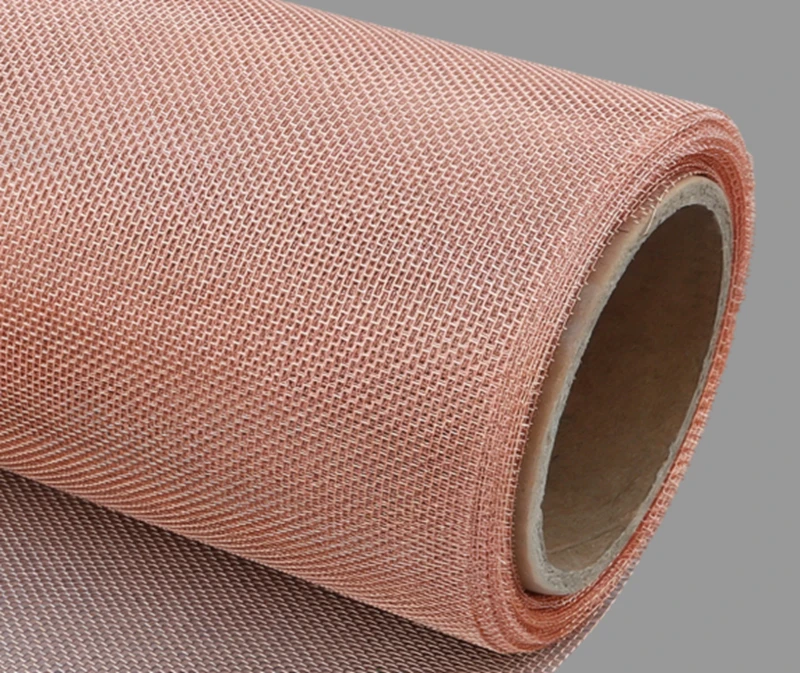

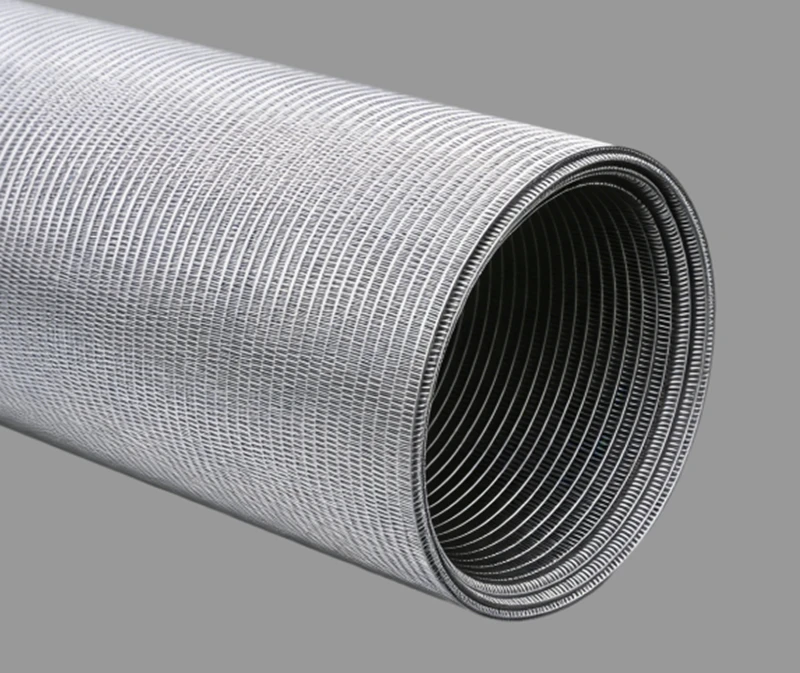

Umgekehrtes Twill-Drahtgeflecht mit holländischer Webart

Umkehrtwill-Drahtgeflecht mit holländischer Webart wird aus feinen Kettdrähten und dickeren Schussdrähten hergestellt, wobei jeder Schussdraht abwechselnd über und unter zwei Kettdrähten in einem Zwei-über-zwei-unter-Muster verläuft und diagonale Linien bildet. Die dicht angeordneten feinen Kettdrähte erzeugen eine präzise Filterschicht, während die robusten Schussdrähte für eine starke Skelettunterstützung sorgen, was zu dreieckigen oder schlitzförmigen Filterkanälen führt. Dieses hochdichte Filtergewebe zeichnet sich durch strukturelle Stabilität, eine glatte Oberfläche, hohe Härte, ausgezeichnete Säure- und Alkalibeständigkeit, hervorragende Filtrationsleistung und starke Abriebfestigkeit aus. Es wird häufig in Hochdruck-, Hochtemperatur- und Hochpräzisionsfiltrationsanwendungen eingesetzt. Für weitere Produktdetails kontaktieren Sie uns bitte für professionelle Empfehlungen und technischen Support.

Umgedrehte Twill-Maschendrahtmaterialien mit holländischer Webart

Wir bieten die Anpassung verschiedener Metallmaterialien nach Kundenwunsch an.

Weichstahl-Drahtgeflecht

Nickel-Drahtgeflecht

Monel-Drahtgeflecht

Epoxidbeschichtetes Drahtgeflecht

Messingdrahtgeflecht

Edelstahldrahtgeflecht

Eigenschaften und Vorteile von umgekehrten Twill-Drahtgeflechten mit holländischer Webart

Hohe Filtrationspräzision

Das Netz mit umgekehrter Köperbindung verfügt über gleichmäßige und dicht angeordnete Öffnungen, die eine stabile Filterleistung für die Abtrennung ultrafeiner Partikel gewährleisten und die herkömmliche umgekehrte Köperbindung übertreffen.

Außergewöhnliche strukturelle Stärke

Die Kombination aus dicken Schussdrähten und dem ineinandergreifenden Effekt der Twill-Struktur ermöglicht es dem Netz, extremen mechanischen Druck- und Zugbeanspruchungen standzuhalten und seine Integrität ohne Verformung unter hohem Druck und rauen Betriebsbedingungen aufrechtzuerhalten.

Hohe Durchflussrate bei geringem Druckabfall

Die durch die dicken Schussdrähte in der umgekehrten Köperbindung gebildete Stützstruktur sorgt für mehr offene Kanäle, was zu einer größeren Durchflusskapazität, einem geringeren Widerstand und einer verbesserten Dichtungsleistung führt und so einen höheren Flüssigkeitsdurchsatz bei gleichen Druckunterschieden ermöglicht.

Überlegene Rückspülleistung

Die glatte Oberfläche des Reverse-Twill-Twillgewebes minimiert die Materialhaftung. Während der Rückspülung werden Verunreinigungen leicht entfernt, was eine effiziente Filterregeneration ermöglicht, die Lebensdauer verlängert und die Betriebs- und Wartungskosten senkt.

Umgedrehte Twill-Maschendrahtverpackung mit holländischer Webart

Innere Papierröhren

Wasserfestes Papier

Kunststofffolie

Sperrholzkisten

Paletten

Technische Spezifikationen

Guangtong Reverse Twill Dutch Weave Mesh-Spezifikationen
Modell	Maschenzahl (Kette × Schuss)	Kettdrahtdurchmesser		Schussdrahtdurchmesser		Porosität	Dicke		Gewicht	Filterbewertung
–	Zoll	Zoll	mm	Zoll	mm	%	Zoll	mm	kg/m²	μm
RTDW-58400	72 × 15	0.018	0.45	0.018	0.45	58	0.069	1.75	4.43	400
RTDW-45350	132 × 16	0.014	0.022	0.022	0.56	45	0.049	1.25	5.4	350
RTDW-58250	132 × 16	0.014	0.352	0.018	0.457	58	0.049	1.24	4.9	250
RTDW-57200	132 × 18	0.014	0.355	0.018	0.455	57	0.052	1.31	4.65	200
RTDW-42165	152 × 24	0.012	0.315	0.014	0.355	42	0.047	1.2	4.53	165
RTDW-42150	160 × 24	0.012	0.305	0.016	0.4	42	0.043	1.09	4.68	150
RTDW-39145	160 × 25	0.012	0.315	0.016	0.4	39	0.043	1.1	4.97	145
RTDW-47100	228 × 36	0.007	0.19	0.011	0.28	47	0.026	0.67	2.71	100
RTDW-53125	260 × 40	0.006	0.15	0.009	0.22	53	0.024	0.62	1.98	125
RTDW-43055	325 × 39	0.006	0.15	0.012	0.3	43	0.028	0.7	2.71	55
RTDW-61060	400 × 120	0.003	0.065	0.004	0.1	61	0.01	0.26	0.72	60

Umgekehrte Twill-Drahtgeflecht-Prozesstechnologie

Schlitzen

Laserschneiden

Stempeln

Bindung/Einrahmung

Bildung

Schweißen

Gesintert

Falten

Formen

Individuelles Design

learn_more >

Umgekehrte Twill-Maschendraht-Tiefverarbeitungsprodukte mit holländischer Webart

Wir können Filterbaugruppen mit nicht standardmäßigen Größen, Sonderformen und Verbundstrukturen nach Kundenzeichnungen oder Mustern herstellen.

Faltenfilterpatrone aus Edelstahl

Gesintertes Edelstahlrohr

Zylindrischer Netzfilter

Vorfilter aus Edelstahl

Perforiertes Metallrohr

Filterscheiben aus Drahtgeflecht

Blattscheibenfilter

Extrudersiebe

Keildrahtfilter

Kegelfilter aus Edelstahl

Filterkorb aus Edelstahl

Qualitätskontrollsystem für Drahtgeflechte mit umgekehrter Köperbindung

Rohstoffkontrolle

Spektrometerprüfung beim Eintritt, um sicherzustellen, dass der Edelstahldraht den Anforderungen entspricht.

Inspektion des Produktionsprozesses

Verwendung von Präzisionsmessschiebern, Werkzeugmikroskopen, CNC-Geräten usw. zur strengen Prüfung der Maschenweite, des Drahtdurchmessers, der Öffnungsrate und des Gewichts usw.

Qualitätsprüfung der Weberei

Stellen Sie sicher, dass die Maschenoberfläche flach, frei von gebrochenen oder losen Fäden und gleichmäßig gewebt ist.

Endkontrolle

Bevor jede Produktcharge das Werk verlässt, wird eine abschließende Überprüfung des Aussehens und der Abmessungen durchgeführt, um eine 100-prozentige Übereinstimmung mit den Kundenanforderungen sicherzustellen.

Verpackung

Für die Verpackung verwenden wir innere Papierröhren, wasserfestes Papier, Kunststofffolien, Sperrholzkisten und Paletten, um Schäden an der Ware während des Transports zu vermeiden.

Lieferung

Wir arbeiten mit zuverlässigen Spediteuren zusammen, überwachen die Logistikinformationen jeder Warencharge genau und verfolgen den Lieferstatus der Kunden in Echtzeit. Die sichere und effiziente Lieferung jeder Charge von Drahtgeflechtprodukten an unsere Kunden zu gewährleisten, ist das Prinzip, das wir seit langem verfolgen.

learn_more >

Zertifikate für umgekehrtes Twill-Maschendrahtgewebe mit holländischer Webart

Guangtong verfügt über eine umfassende Reihe maßgeblicher internationaler Zertifizierungen, darunter ISO 9001, ISO 45001, ISO 14001, IATF 16949 Automotive Quality Management System und AEO-Zollzertifizierung. Unser strenges Qualitätsmanagement und unsere standardisierten Produktionsprozesse entsprechen vollständig den globalen Industrie- und Exportanforderungen.

learn_more >

FAQ

Ihre Frage, ich helfe Ihnen bei der Beantwortung

learn_more >

ERFOLGSFÄLLE

Maßgeschneidert nach Ihren Bedürfnissen und bietet Ihnen eine Komplettlösung für Ihre Filtrationsanforderungen

learn_more >

Kontaktieren Sie uns

Exklusiver 1v1-Service rund um die Uhr

learn_more >

Kundenstimmen

Alexandra

US-Markt

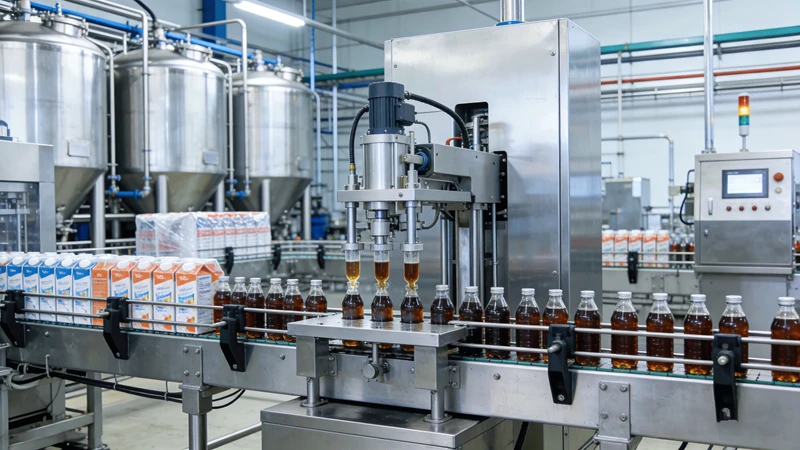

In unserer Getränkefabrik gelten strenge Anforderungen an die Lebensmittelsicherheit. Guangtong hat ein plissiertes Edelstahlfilterelement für unsere Filterausrüstung angepasst, das unsere Erwartungen völlig übertroffen hat. Das Forschungs- und Entwicklungsteam von Guangtong hat ausführlich mit uns kommuniziert, um die Details in den Zeichnungen zu bestätigen (einschließlich Abmessungen, Material, Filtergenauigkeit usw.). Dieses Faltenfilterelement aus Edelstahl entspricht voll und ganz unseren Anforderungen. Seine Oberfläche ist auf Hochglanz poliert (Rauhigkeit 0,4 Mikrometer) und es gibt keine Installationsprobleme. Während des Gebrauchs können Verunreinigungen effektiv aus dem Saft entfernt werden, während der ursprüngliche Geschmack erhalten bleibt. Das 3l6L-Edelstahlmaterial ermöglicht es, wiederholter Hochtemperatursterilisation standzuhalten und eine stabile Filtrationsgenauigkeit beizubehalten. Mit einer Filtrationseffizienz von 99,6 % hat dies unsere Produktionseffizienz erheblich gesteigert und es uns ermöglicht, die FDA-Inspektion erfolgreich zu bestehen. Der schnelle Reaktionsmechanismus, das professionelle Forschungs- und Entwicklungsteam und die strenge Qualitätskontrolle haben unsere spätere Zusammenarbeit erleichtert und es uns ermöglicht, langfristige Partner zu werden.

Oliver Fuchs

Europäischer Markt

Als Chemieunternehmen haben wir dieses Jahr Kontakt mit Guangtong aufgenommen und uns nach einem Metallsinterfilterelement erkundigt. Guangtong stellte ein vollständiges ISO-Zertifikat zur Verfügung und fertigte auf der Grundlage unserer Filtermediumzeichnungen einen Sinterfilter mit einer hohen Temperaturtoleranz von bis zu 200 Grad Celsius an. Dieser Sinterfilter ist seit 6 Monaten im Einsatz und weist keinerlei Undichtigkeiten auf. Im Vergleich zu früheren Anbietern von Sinterfiltern konnten die Wartungskosten um 40 % gesenkt werden. Für ein Unternehmen mit Anpassungsbedürfnissen wie unseres können wir es wärmstens empfehlen!

Afrika o.

Südostasiatischer Markt

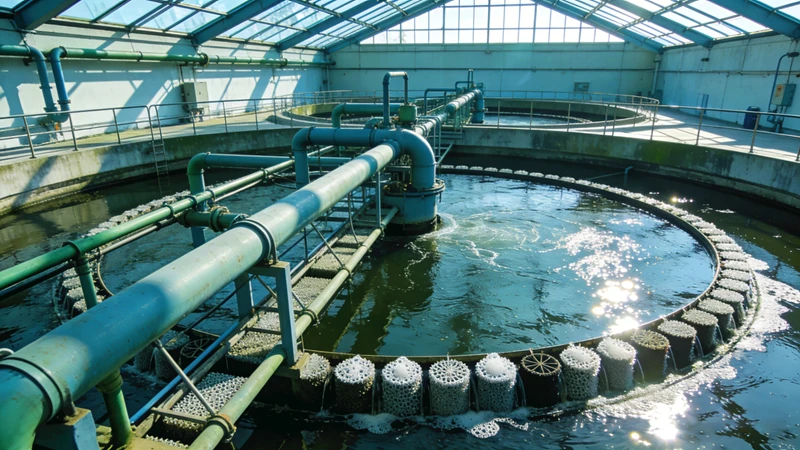

Guangtong hat speziell für unser kommunales Wasseraufbereitungsprojekt in Indonesien einen großvolumigen Edelstahlnetzfilter entwickelt. Dieser Edelstahlfilter verfügt über eine große Filterfläche und eine Verarbeitungskapazität von bis zu 500 l/h und erfüllt damit voll und ganz unsere Anforderungen an Filtrationseffizienz und -genauigkeit. Es läuft seit einem Jahr stabil, ohne dass es zu Verformungen oder Verstopfungen kommt, und auch die Wartungskosten sind niedrig. Wir schätzen Guangtongs professionelle Anpassungsfähigkeiten und Wartungsarbeiten nach dem Verkauf sehr und freuen uns auf die zukünftige Zusammenarbeit.

Südafrika

Europa

Südostasien

Südkorea

Japan

Australien

Neuseeland

Kanada

Amerika

Südamerika

Anping Guangtong Hardware Wire Mesh Co., Ltd.
